Замена, реболл процессора (CPU) и видеочипа (GPU) в ноутбуках
Если ваш ноутбук перестал включаться, выдает «черный экран», артефакты (полосы, рябь, квадраты), самопроизвольно выключается или «тормозит» даже в простых задачах — велика вероятность, что проблема кроется в центральном процессоре (CPU) или видеочипе (GPU). Мы проводим полный цикл восстановления: от профессиональной диагностики до сложной пайки на современном оборудовании.
Вводная часть: Почему стоит доверить нам сложный ремонт?
Ремонт процессора и видеосистемы ноутбука — это высшая категория сложности. В отличие от замены клавиатуры или аккумулятора, работа с BGA-компонентами требует не только дорогостоящего оборудования (термопрофили, ИК-станции), но и огромного опыта инженера, а также огромной ответственности — без права на ошибку. Ошибка при демонтаже или установке чипа может привести к повреждению многослойной материнской платы, выходу из строя соседних компонентов или потере дорогостоящих комплектующих. В таком случае сервисный центр может попасть на поиск, закупку и установку компонентов (видеочипов, процессоров и других элементов) за свой счет.
В сервисном центре «Чип и Диод» мы работаем по принципу «нулевого риска»:
Используем только промышленные термопрофили (без бытовых фенов), исключая перегрев платы и разрушение соседних компонентов.
Работаем с прецизионными сплавами припоя и специальными флюсами для BGA-компонентов.
Предоставляем гарантию 45 календарных дней на все виды выполненных работ (гарантия распространяется только на те работы и на те компоненты, что установил сервисный центр).
1. Замена процессора (CPU) и видеочипа (GPU)
Полная замена процессора или графического процессора требуется, когда восстановить работоспособность старого компонента невозможно. Мы заменяем чип на новый (оригинальный) или гарантированно исправный, с последующей калибровкой термоинтерфейса.
Основные причины для замены CPU:
-
Критический перегрев: Наиболее частая причина. Возникает из-за высохшей термопасты, забитых пылью радиаторов или выхода из строя системы охлаждения. Длительная работа на высоких температурах приводит к деградации кристалла или разрушению шариковых контактов (BGA).
-
Пробой силовых цепей (VRM): Короткое замыкание в системе питания процессора часто «убивает» чип, посылая в него скачок напряжения.
-
Повреждение по USB-линиям (особенно Type-C): В последние годы это одна из самых распространенных причин выхода процессора из строя. Из-за тесного расположения контактов в разъемах Type-C часто происходит короткое замыкание питания (5V) на линии данных (USB 2.0 / USB 3.0). Эти линии идут напрямую в процессор без дополнительной защиты. В результате высокое напряжение «прожигает» внутренний контроллер USB в CPU, что приводит к полной неработоспособности процессора. Симптомы: не работают USB-порты (частично или полностью), ноутбук не видит флешки и периферию, возможны зависания или полный отказ включения.
-
Механические повреждения платы: Удары, падения ноутбука или попадание жидкости могут привести к образованию микротрещин под чипом или коррозии контактных площадок.
-
Заводской брак кристалла: Встречается редко, но исключать его нельзя, особенно на некоторых моделях бюджетных серий.
Основные причины для замены GPU:
-
Критический перегрев: Длительная работа на высоких температурах приводит к деградации кристалла или разрушению шариковых контактов (BGA).
-
Пробой силовых цепей (VRM): Короткое замыкание в системе питания видеокарты часто «убивает» чип, посылая в него скачок напряжения.
-
Механические повреждения платы: Удары, падения ноутбука или попадание жидкости могут привести к образованию микротрещин под чипом или коррозии контактных площадок.
-
Заводской брак кристалла: Встречается редко, но исключать его нельзя, особенно на некоторых моделях бюджетных серий.

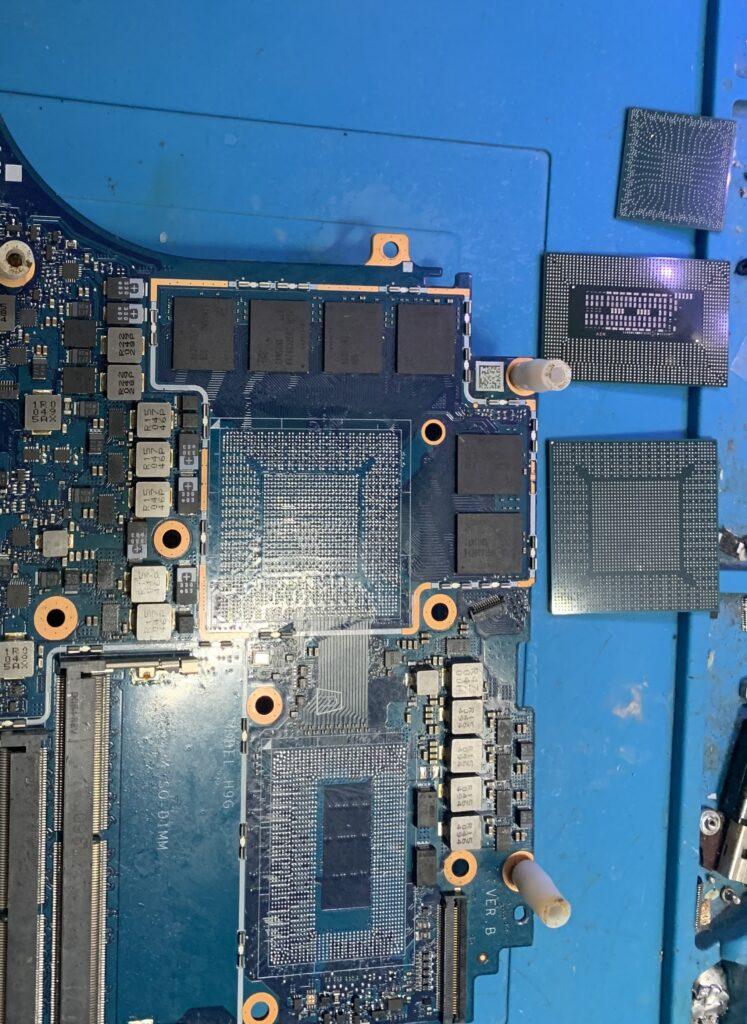

2. Реболл процессора (CPU) и видеочипа (GPU)
Реболл — это процесс восстановления шариковых контактов (припоя) между чипом и материнской платой. Это «золотая середина», когда чип жив, но потерял надежный контакт с платой.
Когда необходим реболл:
Отвал чипа: Ноутбук работает, но при малейшем изменении температуры, нажатии на область клавиатуры или при попытке закрыть/открыть крышку появляется черный экран или артефакты. После остывания работоспособность может восстанавливаться («симптом холодной пайки»).
Последствия некачественного ремонта: Если ранее кто-то пытался «прогреть» чип строительным феном без снятия защитных масок.
Деформация платы: Со временем материнская плата может микропрогибаться из-за постоянных циклов нагрева/остывания, вырывая контакты чипа.

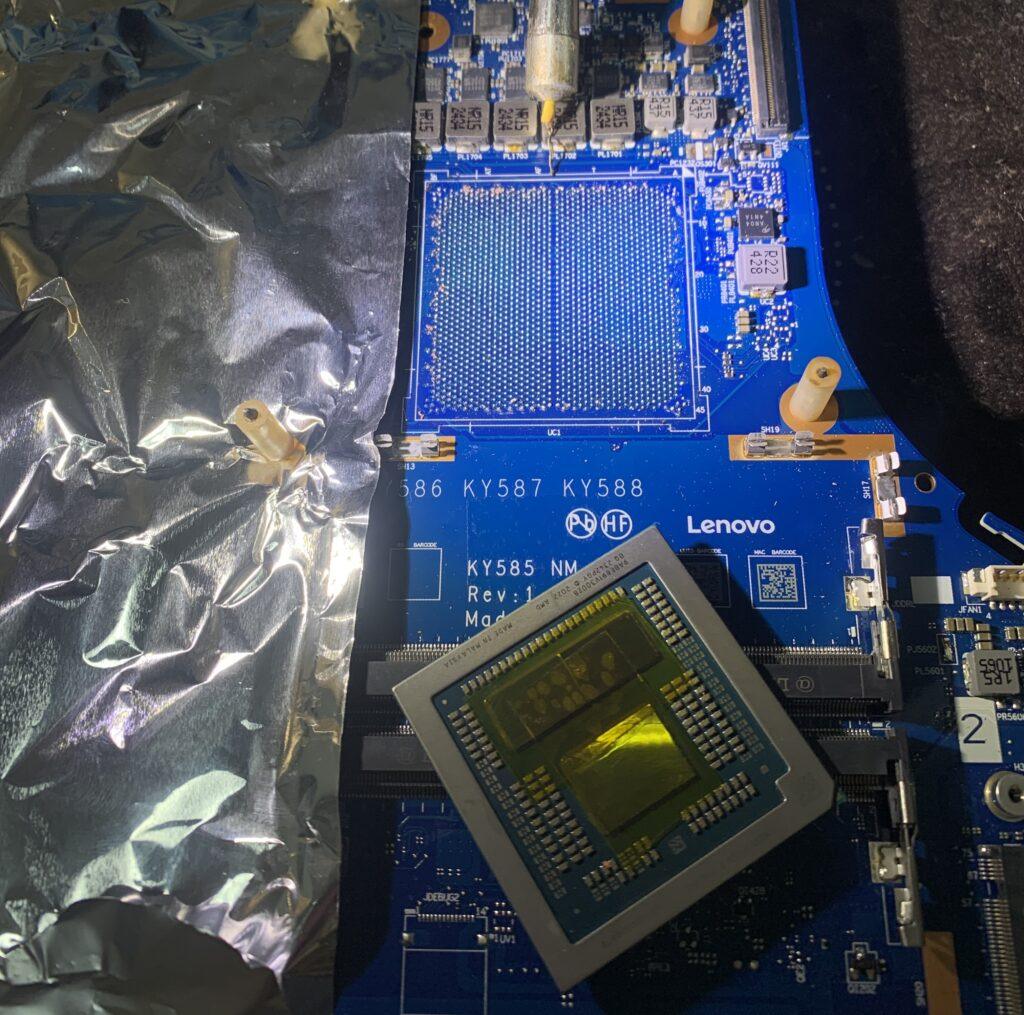

Специфика работы с чипами BGA на ноутбуках Lenovo:

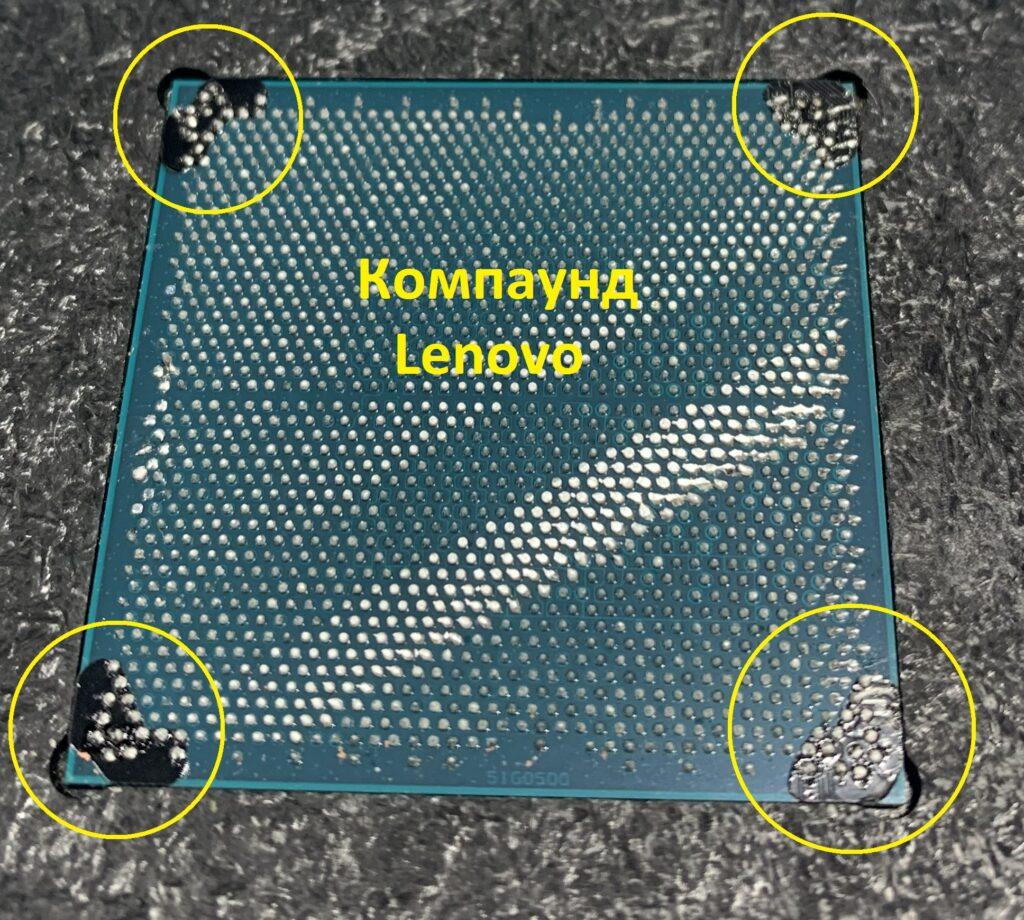

Начиная с 2013 года в ноутбуки Lenovo, производитель заливает пространство между чипом и материнской платой компаундом. Это делается для защиты от ударов.
В чем проблема: Со временем из-за постоянных циклов нагрева и остывания этот компаунд расширяется и сужается. Это физическое расширение может привести к двум типам повреждений:
Отрыв припоя от контактных площадок платы — шарики припоя остаются на чипе, но отрываются от платы.
Вырывание пятаков (контактных площадок) из текстолита платы — более серьезное повреждение, требующее восстановления дорожек.
Сложности демонтажа: Наличие компаунда значительно усложняет процесс снятия чипа. При нагреве и попытке демонтажа возможны:
отрыв контактных площадок (пятаков) вместе с чипом;
отрыв паяльной маски от платы, которая прилипает к компаунду;
повреждение дорожек при механической очистке затвердевшего компаунда.
Важно: Если произошел отвал самого кристалла от подложки чипа (внутреннее разрушение), такая неисправность не лечится реболлом — в этом случае требуется полная замена процессора или видеочипа.

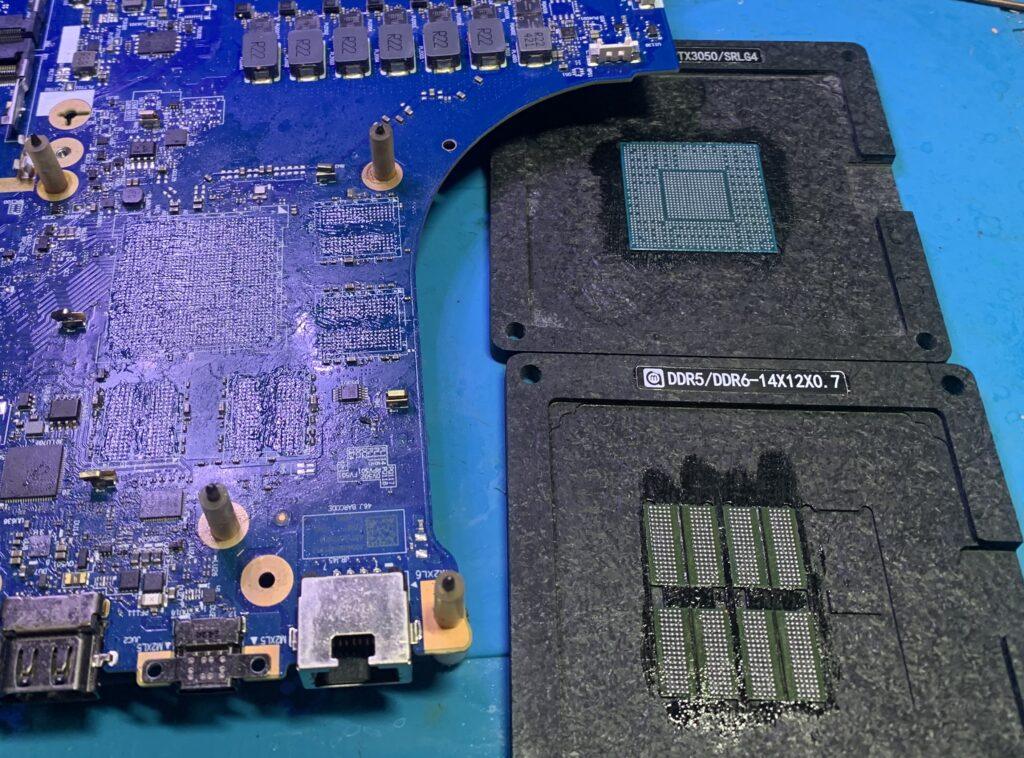

3. Замена видеопамяти (VRAM)
Видеопамять (микросхемы GDDR) — второй по надежности, но не менее важный компонент видеосистемы. Выход из строя хотя бы одной банки памяти приводит к артефактам, зависаниям или отсутствию изображения.
Важное правило ремонта:
Если причиной поломки стало пробитие цепей питания (VRM) и короткое замыкание, в 99% случаев требуется менять не только сгоревшие банки памяти, но и видеочип.
Это техническая необходимость, а не рекомендация. Контроллер видеопамяти находится внутри кристалла видеочипа и запитывается теми же цепями питания, что и сама видеопамять. Скачок напряжения, который вывел из строя микросхемы VRAM, неизбежно повредил и контроллер в GPU. Если оставить старый чип, он выйдет из строя в ближайшее время. Мы предлагаем комплексное решение — замена связки «GPU + VRAM», что дает 100% гарантию долгосрочной работы.
Варианты ремонта памяти:
Замена отдельных банок: Проводится, когда диагностика точно указывает на конкретный чип памяти. Мы не действуем методом «тыка».
Полная замена всего массива памяти: Рекомендуется при критическом износе, частых отказах, а также если оригинальные микросхемы имеют «детские» болезни (например, на некоторых партиях NVIDIA). Установка нового комплекта памяти повышает надежность и производительность системы.
Пример из практики:

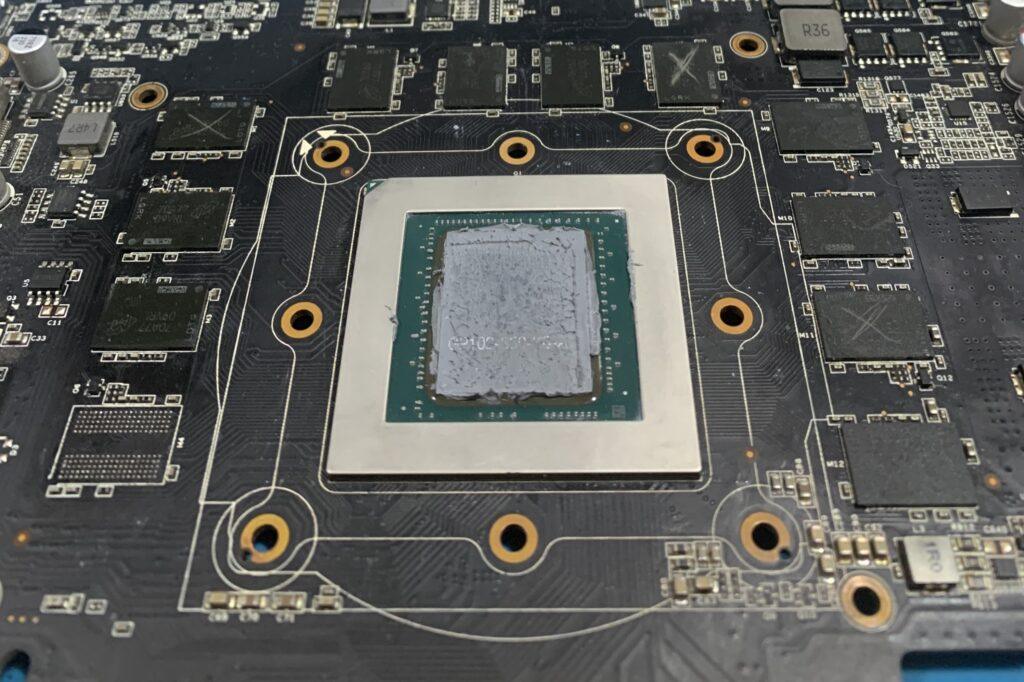

На изображении — видеокарта GeForce GTX 1080 Ti. Программные тесты (MATS) указали на неисправные банки памяти (отмечены крестом). Видеокарта использовалась для майнинга, и все микросхемы памяти подвергались длительной изнурительной работе в экстремальных температурных режимах — фактически «прожарены» до состояния well done. В таких случаях мы принимаем решение менять не только те банки, на которые показали тесты, а все комплектом. Поскольку после столь интенсивной эксплуатации неизвестно, когда «отхлебнет» следующая банка. Полная замена всего массива памяти гарантирует стабильную работу устройства на долгий срок.
Почему выбирают «Чип и Диод»?
Прозрачное ценообразование: Компоненты мы закупаем под заказ у проверенных поставщиков или используем из наличия — цена чипов и памяти соответствует рыночной (сколько в магазине, столько и в итоговом счете). Мы не берем дополнительную плату за компоненты.
Гарантия 45 календарных дней: Гарантия распространяется только на те работы и на те компоненты, что установил наш сервисный центр. В случае повторного обращения и проведения диагностики, если будет установлено, что на плате производились сторонние вмешательства, не связанные с нашей работой, гарантийные обязательства на данные работы не распространяются.
Готовы восстановить ноутбук?
Оставьте заявку или привезите устройство в сервисный центр. Проведем бесплатную первичную диагностику (при условии последующего ремонта) и назовем точную стоимость работ.
