Ремонт цепей питания: Восстанавливаем "кровеносную систему" вашей материнской платы
Цепи питания — это сложная многоуровневая система, которая обеспечивает жизнедеятельность всех компонентов ноутбука. Когда эта система выходит из строя, последствия могут быть катастрофическими. Мы специализируемся на восстановлении цепей питания любой сложности — от простого замены компонентов до полной реставрации разводки.
Ремонт цепей питания: Восстанавливаем «кровеносную систему» вашей материнской платы
Цепи питания — это сложная многоуровневая система, которая обеспечивает жизнедеятельность всех компонентов ноутбука. Когда эта система выходит из строя, последствия могут быть катастрофическими. Мы специализируемся на восстановлении цепей питания любой сложности — от простого замены компонентов до полной реставрации разводки.
С какими проблемами цепей питания мы работаем:
1. Последствия скачков напряжения и коротких замыканий
-
Пробитые силовые MOSFET-транзисторы в первичных и вторичных цепях
-
Выход из строя ШИМ-контроллеров и драйверов питания
-
Повреждение входных цепей (DC-IN, разъем питания)
-
Короткие замыкания в цепях 3V/5V и других дежурных напряжений
2. Проблемы, вызванные некачественными компонентами
-
«Беспричинный» выход из строя элементов питания
-
Нестабильная работа системы под нагрузкой
-
Плавающие неисправности, проявляющиеся только при определенных условиях
С какими проблемами цепей питания мы работаем:
1. Последствия скачков напряжения и коротких замыканий
Пробитые силовые MOSFET-транзисторы в первичных и вторичных цепях
Выход из строя ШИМ-контроллеров и драйверов питания
Повреждение входных цепей (DC-IN, разъем питания)
Короткие замыкания в цепях 3V/5V и других дежурных напряжений
2. Проблемы, вызванные некачественными компонентами
«Беспричинный» выход из строя элементов питания
Нестабильная работа системы под нагрузкой
Плавающие неисправности, проявляющиеся только при определенных условиях
3. Критические повреждения от перегрева
Взрывы компонентов в системах питания (VRM) процессора и видеокарты
Термическое разрушение силовых элементов, приводящее к:
Пробою процессора или видеочипа
Выходу из строя видеопамяти
Разрушению чипсета и других BGA-компонентов

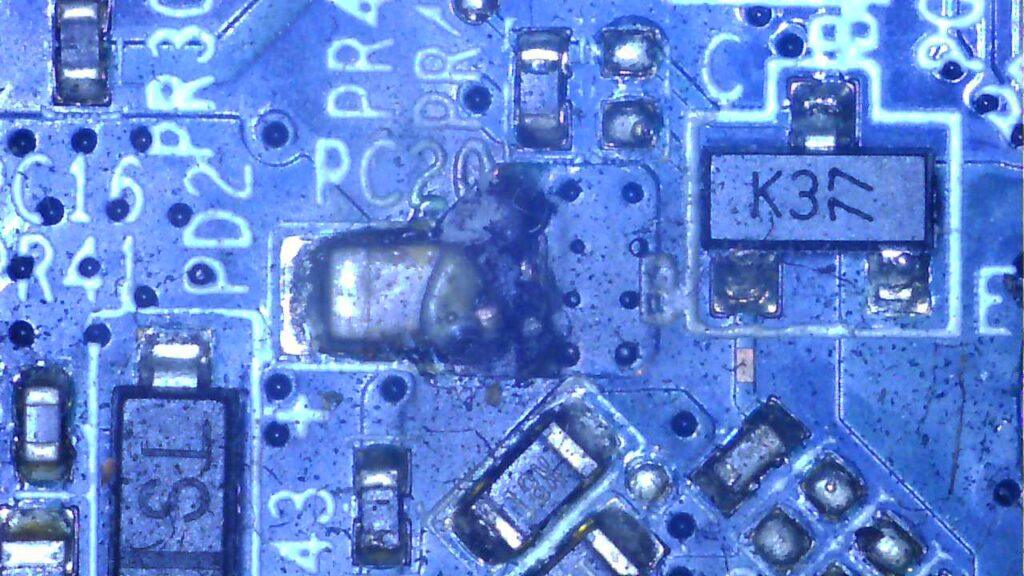

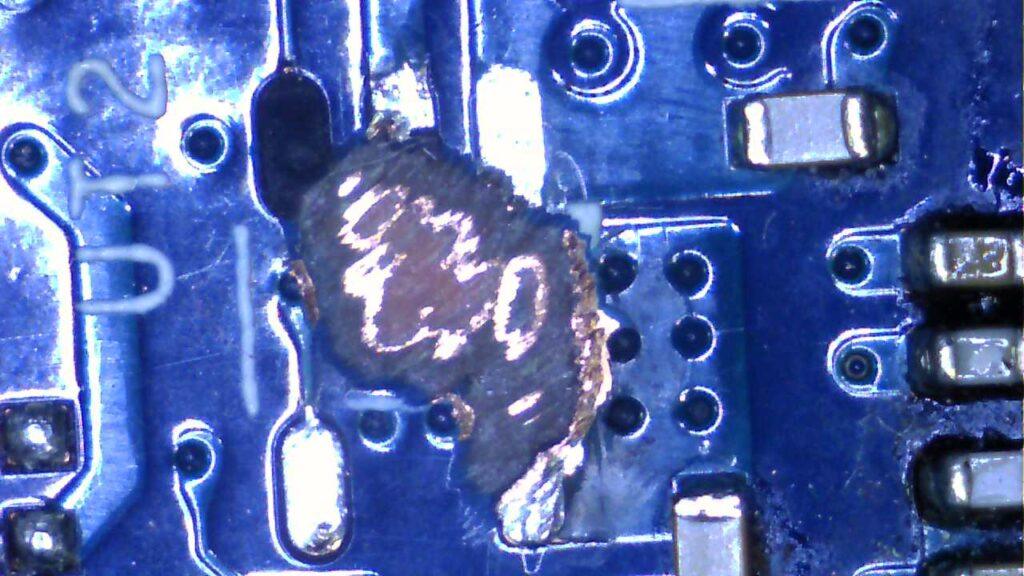

Обгорание контактных площадок и разрушение печатных дорожек
Зачастую дефекты с цепями питания сопровождаются прогарами на материнской плате. Об этом ремонте поговорим на соответствующей странице.
3. Критические повреждения от перегрева
Взрывы компонентов в системах питания (VRM) процессора и видеокарты
Термическое разрушение силовых элементов, приводящее к:
Пробою процессора или видеочипа
Выходу из строя видеопамяти
Разрушению чипсета и других BGA-компонентов
Обгорание контактных площадок и разрушение печатных дорожек
Зачастую дефекты с цепями питания сопровождаются прогарами на материнской плате. Об этом ремонте поговорим на соответствующей странице.
Наш подход к ремонту цепей питания:
Глубокая диагностика:
Поиск коротких замыканий и заниженных сопротивлений на материнской плате методом прозвонки. На плате все области (GPU, CPU, PCH, ОП, периферия) отделена от общей шины предохранителями, дросселями, токовыми резисторами, перемычками и т.д. Отсоединяя поочередно можно понять в какой из областей произошел сбой. После того как область найдена, круг подозреваемых резко сузился, найти виновника (пробитый компонент) гораздо проще.
Так же пользуемся методом подачи напряжения через лабораторный БП, СТРОГО контролируя количество напряжения которое подается в линию и с обязательным ограничением по току.
Тепловизионный анализ для выявления перегревающихся компонентов.
Осциллографирование для проверки рабочих частот и форм сигналов. С помощью осциллографа мы можем «увидеть» работу ШИМ-контроллера в реальном времени. Мы проверяем:
Наличие и правильность импульсов на затворах полевых транзисторов (MOSFET).
Стабильность опорного напряжения (VREF).
Наличие тактового сигнала и сигнала PG (Power Good).
Форму сигналов на обратной связи (FB).
Это позволяет точно определить, работает ли контроллер правильно, или же он выдает искаженные сигналы, которые не позволяют системе питания запуститься стабильно.
Качественный ремонт:
Замена всех компонентов в аварийной цепи
Восстановление печатных дорожек и контактных площадок. Об этом на соответствующей странице
Используем компоненты либо такие же, либо аналоги с запасом по току
Обязательная проверка под нагрузкой после ремонта
Профилактика повторных поломок:
Анализ причин выхода из строя
Рекомендации по эксплуатации
Установка дополнительной защиты где это возможно
Почему важно вовремя обратиться к профессионалам:
Мы даем гарантию на все работы по ремонту цепей питания
Используем только оригинальные или проверенные аналоги компонентов
Проводим полный цикл тестирования под нагрузкой
Не рискуйте своим устройством! При первых признаках проблем с питанием — обращайтесь к профессионалам.
Сервисный центр «Чип и Диод» — вернем стабильное питание и сохраним жизнь вашей технике!
Наш подход к ремонту цепей питания:
Глубокая диагностика:
Поиск коротких замыканий и заниженных сопротивлений на материнской плате методом прозвонки. На плате все области (GPU, CPU, PCH, ОП, периферия) отделена от общей шины предохранителями, дросселями, токовыми резисторами, перемычками и т.д. Отсоединяя поочередно можно понять в какой из областей произошел сбой. После того как область найдена, круг подозреваемых резко сузился, найти виновника (пробитый компонент) гораздо проще.
Так же пользуемся методом подачи напряжения через лабораторный БП, СТРОГО контролируя количество напряжения которое подается в линию и с обязательным ограничением по току.
Тепловизионный анализ для выявления перегревающихся компонентов.
Осциллографирование для проверки рабочих частот и форм сигналов. С помощью осциллографа мы можем «увидеть» работу ШИМ-контроллера в реальном времени. Мы проверяем:
Наличие и правильность импульсов на затворах полевых транзисторов (MOSFET).
Стабильность опорного напряжения (VREF).
Наличие тактового сигнала и сигнала PG (Power Good).
Форму сигналов на обратной связи (FB).
Это позволяет точно определить, работает ли контроллер правильно, или же он выдает искаженные сигналы, которые не позволяют системе питания запуститься стабильно.
Качественный ремонт:
- Замена всех компонентов в аварийной цепи
- Восстановление печатных дорожек и контактных площадок. Об этом на соответствующей странице
- Используем компоненты либо такие же, либо аналоги с запасом по току
- Обязательная проверка под нагрузкой после ремонта
Профилактика повторных поломок:
- Анализ причин выхода из строя
- Рекомендации по эксплуатации
- Установка дополнительной защиты где это возможно
Почему важно вовремя обратиться к профессионалам:
Не рискуйте своим устройством! При первых признаках проблем с питанием — обращайтесь к профессионалам.
