Замена и перекатка чипсета (PCH): Восстановление "логического центра" материнской платы

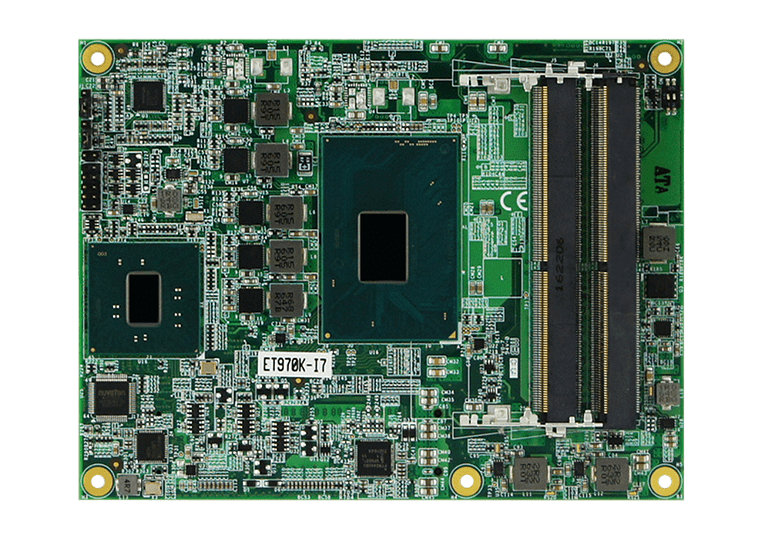

Чипсет (Platform Controller Hub или PCH) — это второй по важности процессор на материнской плате, который управляет всей периферией, шинами данных и взаимодействием компонентов. Важно понимать, что такая архитектура с выделенным чипсетом характерна в основном для платформ Intel.

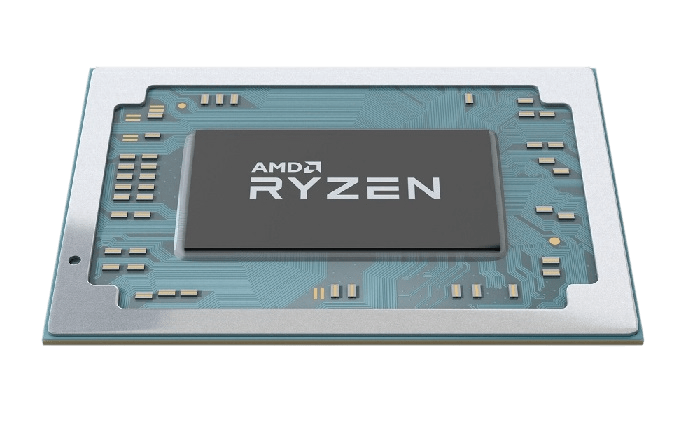

На платформах AMD современная архитектура устроена иначе. Начиная с платформ Ryzen, функции, которые у Intel выполняет PCH, у AMD интегрированы непосредственно в кристалл самого процессора. Этот интегрированный блок называется «чипсет в процессоре» или, более технически точно, «контроллер-концентратор ввода-вывода» (I/O Die). Он берет на себя управление ключевыми шинами, такими как PCIe, USB и SATA, а также контроллеры оперативной памяти. Внешний чип на плате для AMD, который часто по привычке называют «чипсетом», на самом деле выполняет роль расширителя портов (Promontory Chipset), добавляя дополнительные линии PCIe и USB, но не является критически необходимым для базовой работы системы, в отличие от PCH у Intel.

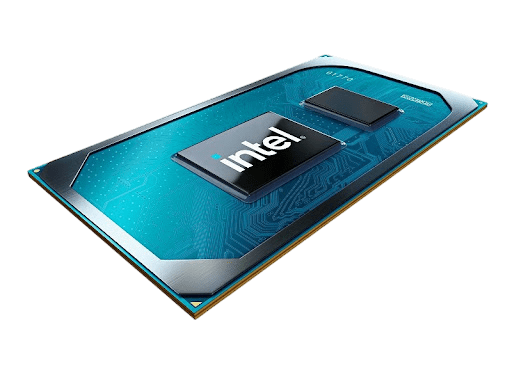

Отдельно стоит отметить, что у Intel существуют «укороченные» комбинированные процессоры (CPU+PCH). В таких процессорах кристалл PCH расположен на одной подложке с основным вычислительным ядром, образуя единый неразборный модуль. Это означает, что при выходе из строя именно PCH-части такого комбинированного процессора, необходима будет замена всего процессорного модуля целиком, что существенно увеличивает стоимость ремонта.
Выход из строя чипсета часто приводит к полной неработоспособности ноутбука, которую невозможно устранить простым ремонтом цепей питания. Это утверждение в полной мере справедливо для платформ Intel, где PCH является незаменимым центральным хабом. На AMD же выход из строя внешнего чипа расширения может лишь ограничить функциональность (например, откажутся работать некоторые порты), в то время как система может сохранить базовую работоспособность. Однако выход из строя самого встроенного в CPU контроллера ввода-вывода на AMD также означает необходимость замены процессора.
Основные причины для замены чипсета:
1. Короткие замыкания в ключевых линиях питания:
КЗ на линии 3.3V — часто указывает на пробой внутри чипсета
КЗ на линии 1.05V и других низковольтных цепях
КЗ в дежурных напряжениях, которые питают чипсет
2. Отсутствие критических сигналов управления:
Нет сигнала SLP_S3/SLP_S4 — чипсет не выходит из спящего режима
Отсутствие сигнала RESET от PCH к мультиконтроллеру — PCH не подтверждает готовность системы, из-за чего не включаются основные питания
Отсутствие тактирования на шинах PCI-E, SATA, USB
3. Проблемы с инициализацией оборудования:
Не определяются накопители (SATA/NVMe)
Не работают порты USB
Проблемы с загрузкой системы после прохождения POST
Что скрывается внутри чипсета:
BootGuard Technology — система безопасной загрузки, которая проверяет целостность BIOS при включении. При сбое блокирует запуск системы.
OEM-настройки — уникальные конфигурации производителя ноутбука, включая поддержку конкретных процессоров и периферии.
Intel Management Engine (ME) — отдельный микропроцессор внутри чипсета, который:
Управляет питанием компонентов
Контролирует температурные режимы
Обеспечивает безопасность системы
Требует прошивки BIOS с чистым ME-регионом при замене чипсета
Когда требуется перекатка (реболлинг) чипсета:
Перекатка — это замена припойных шариков (BGA-шаров) под чипом без его замены.
Ситуации, когда перекатка эффективна:
Потеря контакта из-за старения припоя — ноутбук периодически теряет устройства или не включается
Микротрещины в BGA-шарах после падения или перегрева
Окисление контактов в условиях высокой влажности
Отдельно стоит отметить нередкие случаи (в основном у «ударников») — отрыв контактных пятаков с печатной платы под чипсетом. Эта проблема не видна до момента снятия чипа с платы, но требует специального ремонта. Об восстановлении таких пятаков мы подробно рассказываем на отдельной странице.
Когда перекатка не поможет:
Внутреннее повреждение кристалла чипа
Физические сколы и трещины
Термические повреждения от перегрева
Многочисленные оторванные контактные площадки, не подлежащие восстановлению
Наш подход к замене и перекатке чипсета:
Диагностика:
Детальная проверка всех линий питания на КЗ
Проверка сигналов управления с помощью осциллографа
Анализ тепловых карт под нагрузкой
Проверка сопротивлений на BGA-шарах
Процесс замены:

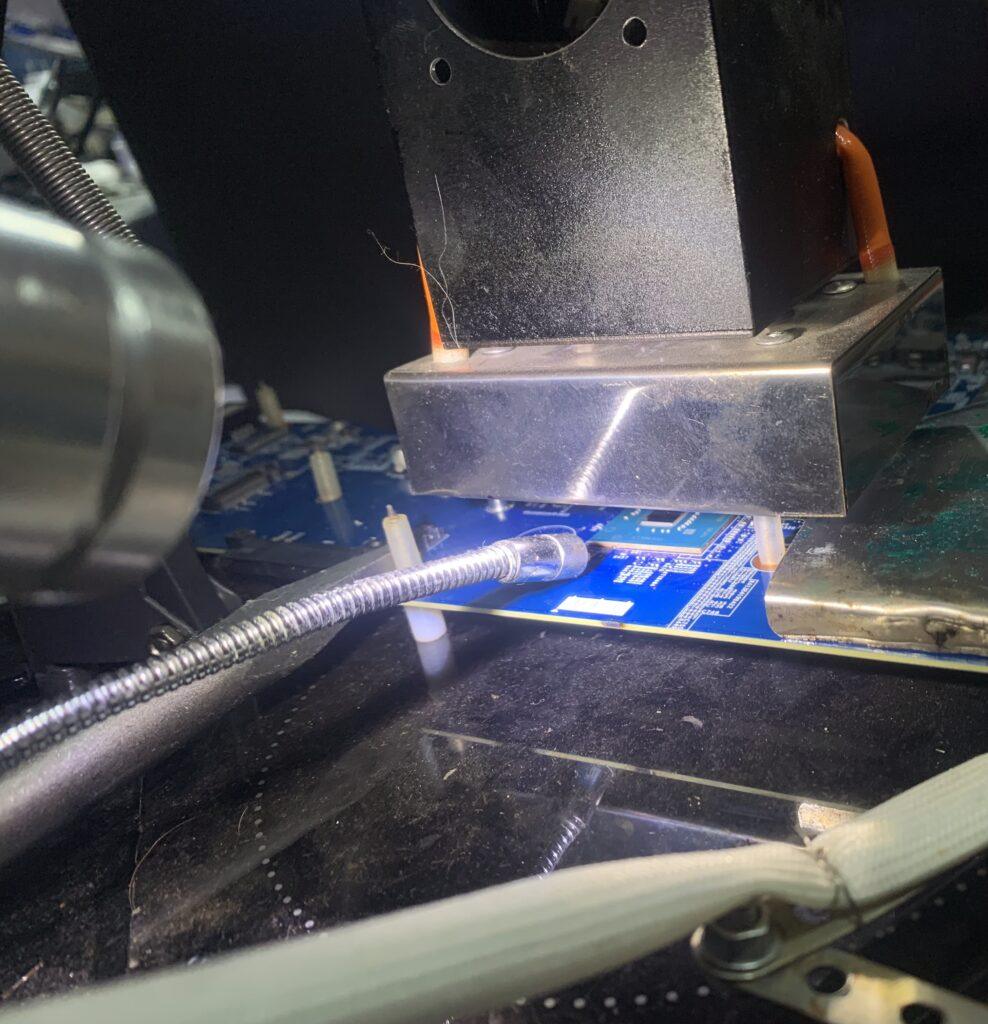

Аккуратный демонтаж с профессиональной BGA-станцией

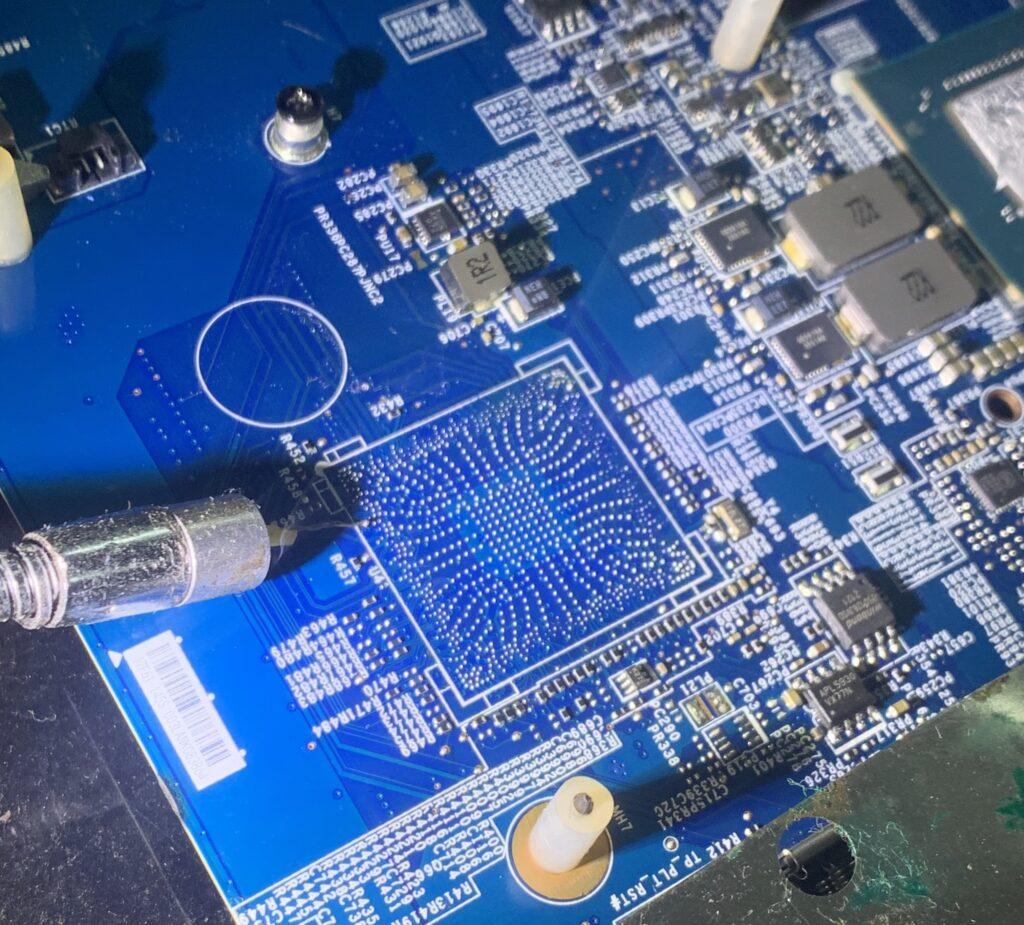

Очистка посадочного места от старого припоя

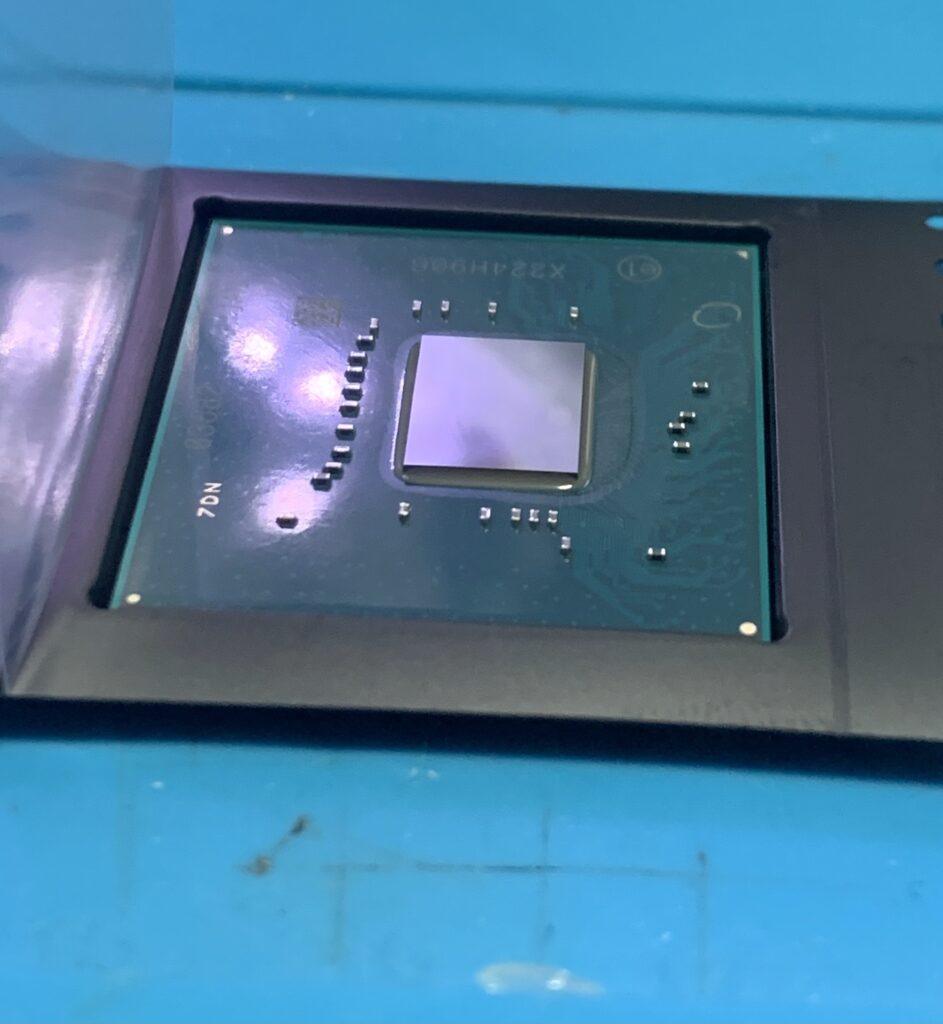

Реболл (накатка шаров) припоем определенного размера — это гарантирует, что все шары будут одинакового размера, чего сложно добиться при использовании паяльной пасты
Установка чипа и контроль качества пайки под микроскопом
Пост-ремонтные работы:
Тестирование всех функций чипсета
Проверка стабильности под нагрузкой
Почему важно доверить замену чипсета профессионалам:
Неправильный демонтаж приводит к разрушению чипа и платы Использование «грязного» ME-региона сделает ноутбук неработоспособным Некорректная пайка вызовет плавающие неисправности
Заказываем чипы у проверенных поставщиков Имеем необходимое оборудование для качественной BGA-пайки Выполняем полный цикл работ — от диагностики до прошивки
Не отчаивайтесь, если диагностика показала неисправность чипсета! В большинстве случаев мы можем вернуть ваш ноутбук к жизни.
Сервисный центр «Чип и Диод» — восстанавливаем даже самые сложные случаи!
